大屏幕CE认证相关注意事项
华讯检测 2018-11-19 浏览：1301次一、安规方面
1、防水要求：如果用于室外要做，室内不需要做，需在说明书上对使用环境进行明确
室外防水要求：IP4X以上，实验为360度喷水测试
航空插头需改为防水航空插头，屏幕保护保护板及两侧塑料堵头需加密封圈
数码管大屏幕的电源插座需更换成同点阵大屏幕方式
2、说明书要求：需增加安装方式说明，及安装的配套螺丝描述；输入电压、功率要求确定
3、铭牌位置：需安装后可视位置
4、电源线必须用欧标电源线，需有VDE认证
5、需有认证要求的元器件
VDE认证：栅栏式接线端子、保险丝、Y电容、X电容、压敏电阻、光耦、变压器（骨架、漆 包线、绝缘胶带等原材料）、电源插座、电源插头
UL认证：CH3.96接线端子、PCB板材、线束
6、阻燃要求：屏幕保护板、塑料固定支架、接线端子、PCB板材、塑料堵头
7、变压器注意事项：开关电源的变压器次级需使用双层绝缘漆包线，线路板输入、输出端开槽距离需大于5mm
8、接地要求：电源地线必须接外壳上，并且在外壳上要有接地标识，接地端需使用锯齿垫圈+螺母
9、测试项目：
9.1、屏幕保护板冲击测试：弹簧冲击锤1.0J力度
9.2、潮态测试：不通电情况，95%RH+25℃条件48
小时后在试验箱内测试绝缘电阻、接地电阻，也可拿到外面立即测试
9.3、温升测试：要求在全屏点亮状态，测试布点包括电源端、电源线分叉口、电源线压紧位置、压敏电阻、电解电容、塑料材料、PCB
9.4、耐压：1500V，1分钟，漏电流
9.5、非正常测试：开关电源的电压过载、短路、温升
9.6、材料测试：阻燃、球压
9.7、电源线拉力测试
9.8、信号线端功率测试
二、EMC方面
1、需测试EMI+EMS具体包含内容为：EMI：测量产品在工作或静态时向外传播的电磁能量，要求所产生的电磁干扰程度低于标准要求，不能影响其他设备的工作；主要测试项目为空间辐射和传导干扰EMS:测量产品抵御外界电磁干扰的能力，要求在不超过标准要求的电磁干扰下，能正常工作
2、测试项目：A、ESD:空气放电±8KV,接触放电±4KV，1s放电一次，共10次，可以先用扫描的方式找到敏感点，再对敏感点按标准测试
B、RF:干扰信号：80MHz—1000MHz，1KHZ，80%AM,3V/m
C、EFT: 信号线：测试时需使用电容耦合钳，干扰信号：±0.5KV ，5/50ns ,5KHz
重复频率
电源端：当电源线长度大于1.5m时，需要盘扎起来（严酷度增加），送样时电源线长度需控制
干扰信号：±1KV ，5/50ns ,5KHz重复频率，需要做L、N、PE、LN、LPE、NPE、LNPE，每项干
扰时间2分钟
D、Surge：干扰信号：L-N 1KV; L-PE、N-PE 2KV; 1.5/50us ，间隔1分钟，放电3次
E、传导干扰注入电流0.15MHz---230MHz, 1KHZ，0%AM,3V/m,150欧源阻抗，驻留时间
3S
F、电压跌落与短时中断

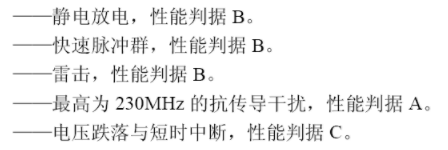

3、性能判据：
A、测试期间无任何误动作。
B、测试期间允许误动作，但测试结束
C、测试期间允许误动作，但测试结束时，经手动操作后可以恢复原功能
